針對(duì)低合金方管的成型工藝整理分享

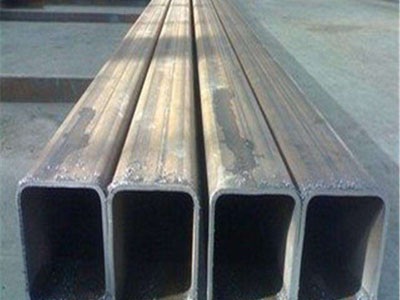

     低合金方管的成型控制焊接變形此矩形管由于其外形屬于細(xì)長(zhǎng)桿類(lèi)，所以焊接變形極難控制。焊接的主要變形有撓曲(正彎)、側(cè)彎、角變形及扭曲變形等。對(duì)于低合金方管而言，主要的變形是橫向收縮，使矩形斷面尺寸受到影響，每邊需縮進(jìn)預(yù)留間隙90%左右;焊縫橫向收縮后，豎板兩端向內(nèi)彎曲，使構(gòu)件形成腰鼓狀;由于焊縫斷面大，輸入熱量多，必然引起較大的縱向收縮，使構(gòu)件在長(zhǎng)度方向形成撓曲變形;對(duì)因不合理焊接造成的扭曲變形，矯正十分困難，有時(shí)不得不割開(kāi)重焊或整件報(bào)廢。

    低合金方管的焊接順序?yàn)闇p少變形:采取由中間向兩邊分層分段對(duì)稱跳焊，產(chǎn)生的焊接變形比直通焊小，有利于應(yīng)力的分散和釋放，避免在焊件中產(chǎn)生復(fù)雜的應(yīng)力。直通擺動(dòng)焊時(shí)，焊接開(kāi)始所形成的較窄的塑性變形區(qū)只出現(xiàn)一次，而且由于連續(xù)擺動(dòng)焊接，熱輸入量大，受熱面積大，被壓縮造成的塑性變形區(qū)域大，因而焊后收縮變形很大。低合金方管分層分段跳焊時(shí)，每一層截面都很小，所需熱量就小，且每一層又分若干段進(jìn)行跳焊，每焊一段基本上都是在冷鋼板上重新建立一次溫度場(chǎng)，每次都出現(xiàn)一個(gè)較窄的塑性變形區(qū)，因而低合金方管塑性變形區(qū)的平均寬度 (即橫向收縮的尺寸)要比相應(yīng)分層直通焊小，縱向收縮也小，比起直通連續(xù)一次填滿的擺動(dòng)焊接變形就更小。

上一新聞： 低合金方管

下一新聞： 低合金方管
